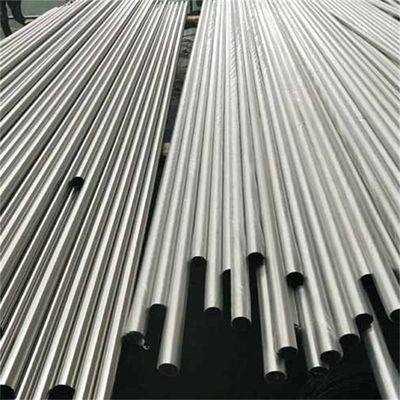

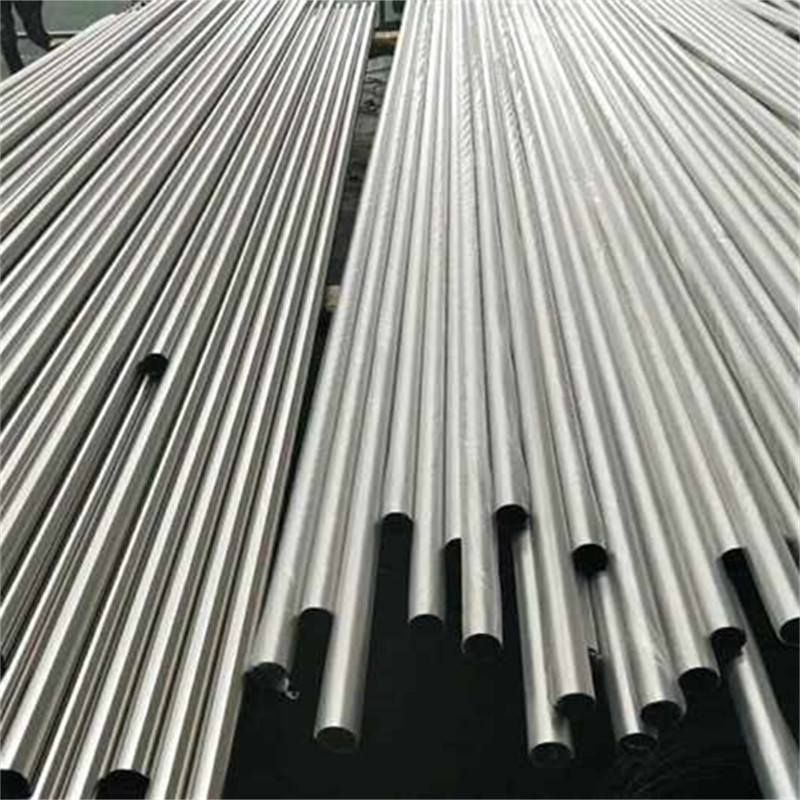

ASTM A213 TP347H / UNS S34709 Bezszwowa rura wymiennika ciepła ze stali nierdzewnej

Rurka bezszwowa ze stali nierdzewnej, oczyszczona i wygrzana, ASME SA213 TP347H Rurka wymiennika ciepła

ASTM A213 TP347HRura bezszwowa ze stali nierdzewnej, która jest austenityczną stalą nierdzewną zmodyfikowaną dodatkiem kolumbiu i tantalu.Modyfikacja ta zwiększa wytrzymałość rurki w wysokich temperaturach i zapobiega wrażliwości i korozji międzyziarnistejJest stosowany w środowiskach o wysokiej temperaturze, takich jak elektrownie, przemysł chemiczny i rafinerie ropy naftowej.Potrafią wytrzymać temperatury do 1000°C bez utraty właściwości mechanicznych. A213 TP347H rury bezszwowe podlegają różnym procedurom kontroli i badań w celu zapewnienia ich jakości i wydajności.badania mechaniczne (takie jak wytrzymałość na rozciąganie i twardość), oraz badania nieniszczące (takie jak badania ultradźwiękowe lub badania prądu wirusowego).

Skład chemiczny 347 rur i rur ze stali nierdzewnej

Odporność na korozję 347 rur i rur ze stali nierdzewnej
Ogólna korozja
Stopy 321 i 347 oferują podobną odporność na ogólną, ogólną korozję, jak niestabilizowane nikle chromu Stop 304.Długotrwałe podgrzewanie w zakresie opadów węglanu chromu może mieć wpływ na ogólną odporność stopów 321 i 347 w środowiskach o silnej korozji.

W większości środowisk oba stopy wykazują podobną odporność na korozję; jednakStop 321 w stanie wygrzanego jest nieco mniej odporny na ogólną korozję w środowiskach silnie utleniających niż wygrany Stop 347Z tego powodu stop 347 jest preferowany dla środowisk wodnych i innych środowisk o niskiej temperaturze.⁰F do 1500⁰F (427)⁰C do 816⁰C) zakres temperatur obniża całkowitą odporność na korozję stopu 321 w znacznie większym stopniu niż stopu 347.Stop 347 jest stosowany głównie w zastosowaniach o wysokiej temperaturze, w których konieczna jest wysoka odporność na uczulenie, co zapobiega korozji międzyziarnistej w niższych temperaturach.

Właściwości fizycznez 347 Rury i rurki ze stali nierdzewnej
Właściwości fizyczne rodzajów 321 i 347 są dość podobne i w praktyce można je uznać za takie same.
Po odpowiednim wygrzaniu stopy 321 i 347 stali nierdzewnej składają się głównie z austenitu i węglowodorów tytanu lub kolumbium.Niewielkie ilości ferrytu mogą być lub nie być obecne w mikrostrukturzeNiewielkie ilości fazy sigma mogą powstać podczas długotrwałej ekspozycji w 1000⁰F do 1500⁰F (593⁰C do 816⁰C) zakres temperatur.
Stabilizowane stopy 321 i 347 stali nierdzewnej nie są twardniejące w wyniku obróbki cieplnej.
Ogólny współczynnik przenoszenia ciepła metali jest określany przez czynniki oprócz przewodności cieplnej metalu.i warunki powierzchni są takie, że powierzchnia nie jest wymagana w przypadku stali nierdzewnej o nie więcej niż 10 do 15% więcej niż w przypadku innych metali o wyższej przewodności cieplnejZdolność stali nierdzewnej do utrzymania czystej powierzchni często pozwala na lepszy transfer ciepła niż inne metale o wyższej przewodności cieplnej.

Właściwości mechaniczne 347 rur i rur ze stali nierdzewnej
Właściwości napędowe w temperaturze pokojowej
Minimalne właściwości mechaniczne ustabilizowanych stopów 321 i 347 w stanie wygrzanego⁰F [1093⁰C], chłodzone powietrzem) są przedstawione w tabeli.
Właściwości napędowe w podwyższonych temperaturach
Typowe właściwości mechaniczne w podwyższonych temperaturach dla blach/stryg stopu 321 i 347 przedstawiono poniżej.Wytrzymałość tych stopów stabilizowanych jest wyraźnie wyższa niż w przypadku niestabilizowanych stopów 304 w temperaturze 1000 °C.⁰F (538⁰C) i powyżej.

Stopy wysokiego węgla 321H i 347H (odpowiednio UNS32109 i S34700) mają wyższą wytrzymałość w temperaturach powyżej 1000⁰F (537⁰C) Maksymalnie dopuszczalne dane o naprężeniu konstrukcyjnym ASME dla stopów 347H odzwierciedlają wyższą wytrzymałość tej klasy w porównaniu z niższą stopą węglową stopów 347.Stop 321H nie jest dozwolony do stosowania w sekcji VIII i jest ograniczony do 800⁰F (427)⁰C) temperatury użytkowe dla zastosowań kodów sekcji III.

Obsługa cieplnaz 347 Rury i rurki ze stali nierdzewnej
Zakres temperatury grzania dla stopów 321 i 347 wynosi od 1800 do 2000⁰F (928 do 1093⁰C) Podczas gdy głównym celem grzania jest uzyskanie miękkości i wysokiej elastyczności, stali te mogą być również grzane w zakresie opadów węglowodorów od 800 do 1500⁰F (427 do 816⁰C), bez ryzyka późniejszej korozji międzyziarnistej.⁰F (427 do 816⁰C) nie spowoduje zauważalnego obniżenia ogólnej odporności na korozję, chociaż długotrwałe podgrzewanie w tym zakresie ma tendencję do obniżenia ogólnej odporności na korozję w pewnym stopniu.Jak podkreślono, natomiast wygrzewanie w 800 do 1500⁰F (427 do 816⁰C) zakres temperatury nie powoduje podatności na atak międzyziarnisty.⁰F (928 do 1093⁰C) zaleca się.

Oto kilka zalet stali nierdzewnej 347H:

1. Odporność na wysokie temperatury: Jedną z najważniejszych zalet stali nierdzewnej 347H jest jej doskonała odporność na wysokie temperatury.Może wytrzymać długotrwałe narażenie na wysokie temperatury bez utraty siły mechanicznej i odporności na korozjęDzięki temu nadaje się do zastosowań w wymiennikach ciepła, komponentach pieca i innych środowiskach o wysokiej temperaturze.

2. Poprawione właściwości wzdrygania i rozbijania naprężenia: stal nierdzewna 347H wykazuje lepsze właściwości wzdrygania i rozbijania naprężenia w porównaniu ze standardowymi rodzajami stali nierdzewnej austenitycznej.Oznacza to, że może wytrzymać wyższe obciążenia i obciążenia przez dłuższy czas bez deformacji lub awarii, dzięki czemu nadaje się do zastosowań wymagających długotrwałej wysokiej temperatury i obciążeń mechanicznych.

3. Zwiększona odporność na korozję: stal nierdzewna 347H oferuje lepszą odporność na korozję w porównaniu ze standardowymi rodzajami stali nierdzewnej austenitycznej, takimi jak 304 i 316.,który tworzy ochronną warstwę tlenkową na powierzchni, zapewniając doskonałą odporność na korozję ze strony wielu substancji żrących, w tym kwasów, kwasów alkalicznych i chlorek.

4. Odporność na wrażliwość i korozję międzyziarnistą: wrażliwość jest zjawiskiem, w którym w trakcie niektórych procesów o wysokiej temperaturze w granicach ziarna mogą spoczywać węglowodany chromu,prowadzące do korozji międzyziarnistej i zmniejszonej odporności na korozjęStal nierdzewna 347H zawiera niobium (kolumbium) i tantal, które tworzą stabilne węglowodany, zapobiegając wrażliwości i korozji międzyziarnistej.

5. Wylotowość: stal nierdzewna 347H wykazuje dobrą zwaltowość i może być łatwo spawana przy użyciu standardowych technik i procesów spawania.Dzięki temu jest wygodny do wytwarzania złożonych konstrukcji i komponentów, które wymagają spawania podczas procesu produkcyjnego.

6. Uniwersalność: stal nierdzewna 347H oferuje uniwersalność pod względem zakresu zastosowań.,i przestrzeni powietrznej, gdzie wymagana jest odporność na wysokie temperatury i korozję.

Zastosowanie

1. Przemysł petrochemiczny

2. Produkcja energii

3. Wymienniki ciepła

4. Rury kotłowe

5. Przetwarzanie chemiczne
